PV päikesekaabel (fotoelektriline kaabel)
Rakendused:
Fotogalvaanilised kaablid sobivad eriti hästi päikeseenergia tootmisseadmete pistikute ja inverterite ühendamiseks, sobivad kasutamiseks välistingimustes erinevates ilmastikutingimustes ning neid saab kohandada ka kuiva ja märga töökeskkonda siseruumides. 2PfG 1169/08.2007 EN50618:2014 hõlmab ühesoonelisi painduvaid kaableid (juhtmeid), mida kasutatakse fotogalvaanilise süsteemi alalisvoolu külgedel, mille max. lubatud alalispinge on 1,8 kV (liin-liin, mitte-maandussüsteem). Toode on kasutatav keskkonnas, mille ohutusaste on klass 2, ja seda saab paralleelselt kasutada.

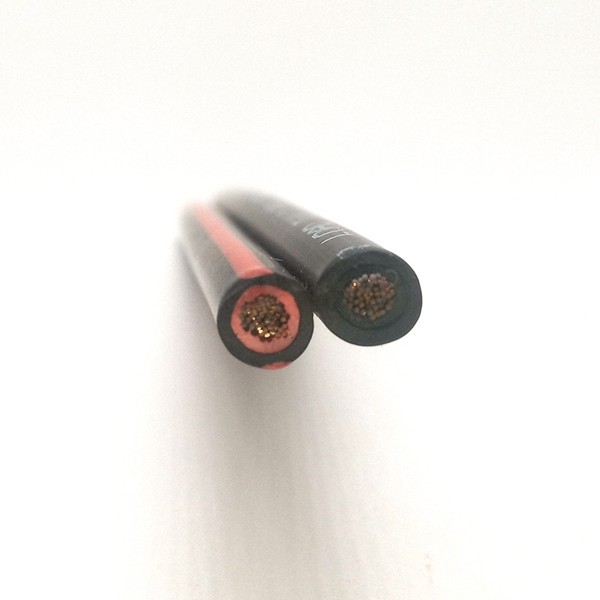

Päikese fotogalvaanilise kaabli struktuur:
Juht: tinatud vasktraat
Isolatsioon: ristseotud LSZH leegiaeglustav polüolefiin, keskkonnasõbralik materjal
Jope/ümbris: ristseotud LSZH leegiaeglustav polüolefiin keskkonnasõbralik materjal
Kuuma müügi spetsifikatsioon: 4 mm päikeseenergia kaabel, 6 mm PV kaabel, 10 mm
PV kaabli standard:
Toode on valmistatud vastavalt standardile 2PfG 1169/08.2007 EN50618:2014“The Requirement of Photovoltaic cable” standard.
Tööomadused:
Nimipinge: AC 0,6/1kV; DC 1,8kV, AC 1,0/1,0kV; DC 1,5kV
Töötemperatuur: -40 ~ 90 ℃
Max lühise temperatuur:+120℃
Max juhi temperatuur:+200℃
Kasutusaeg ei tohi olla lühem kui 25 aastat
Osoonikindel ja happekindel;
Hea isolatsioonikindlus;
Hea külma kurvi ja külma mähise jõudlus;
madala suitsusisaldusega nullhalogeen;
Keskkonnasõbralik, vastab RoHS-ile.
Paigaldamisel ei tohi ümbritseva õhu temperatuur olla alla -20 ℃.
Kaabli painderaadius: 4D (D: üldläbimõõt).
Päikesepaneeli kaabli struktuur fotogalvaanilise kaabli konstruktsioon:Suurus ja tehniline parameeter:
PV1-F ristseotud polüolefiin isolatsioon ristseotud polüolefiinkattega päikese fotogalvaaniline kaabel
Ristlõike nimipindala mm² | Tinatud vaskjuhtme tüüp | Arvutatud juhi koguläbimõõt (mm) | Arvutatud kaabel üldiselt läbimõõt (mm) | Arvutatud kaabli kaal (kg/km) | Max DC takistus 20℃(Ω)/km |
1.5 | 5 | 1.6 | 5.1 | 41 | 13.7 |
2.5 | 5 | 2.0 | 5.5 | 53 | 8.21 |
4 | 5 | 2.6 | 6.2 | 73 | 5.09 |
6 | 5 | 3.2 | 6.8 | 96 | 3.39 |
10 | 5 | 4.2 | 7.9 | 149 | 1.95 |
16 | 5 | 5.5 | 9.2 | 208 | 1.24 |
25 | 5 | 7.2 | 11.2 | 310 | 0.795 |
35 | 5 | 8.2 | 12.2 | 411 | 0.565 |
Kaabli voolu kandevõime
Ümbritsev temperatuur: 60 ℃
Max juhi temperatuur: 120 ℃
Tabel 1 PV1-F kaabli voolu läbilaskevõime ümbritseva õhu temperatuuril 60 ℃
Nominaalne ristlõikepindala | Installi tüüp | ||
Ühesooneline kaabel on paigutatud vaba õhuringlusse | Maapinnale asetatud ühesooneline kaabel | Paralleelkaabel maapinnal | |
mm² | A | A | A |
1.5 | 30 | 29 | 24 |
2.5 | 40 | 39 | 33 |
4 | 55 | 52 | 44 |
6 | 70 | 67 | 57 |
10 | 98 | 93 | 79 |
16 | 132 | 125 | 107 |
25 | 176 | 167 | 142 |
35 | 218 | 207 | 176 |
